Les indispensables de Pax : comprendre (vraiment) comment fonctionne une carte graphique

La vidéo qui pose les bases pour construire une configuration équilibrée

Et la RAM dans tout ça ?

Le processeur ne travaille pas seul. Il a besoin de la mémoire vive pour effectuer ses calculs. Quantité et fréquence de RAM influencent directement la fluidité globale du système. Une configuration équilibrée repose donc sur trois piliers : CPU, GPU et RAM.

Ce n’est qu’après cette chaîne complète de calculs et de transferts de données que le signal vidéo final est produit.

Quatre ans plus tard, cette explication reste pertinente. Les architectures évoluent, les cartes gagnent en puissance, les technologies se multiplient, mais les principes fondamentaux sont toujours les mêmes.

Cette vidéo pose les bases. Elle permet de comprendre pourquoi certaines configurations fonctionnent parfaitement et pourquoi d’autres sont déséquilibrées. Elle montre aussi que la carte graphique ne travaille jamais seule, mais s’inscrit dans un ensemble cohérent.

Alors, pour tout connaître sur les cartes graphiques, vous pouvez voir ou revoir cette vidéo fondatrice de Pax ci-dessous :

Une carte graphique se divise en deux parties essentielles : le processeur graphique (le GPU) et la mémoire vidéo (la VRAM).

Le GPU s’occupe du rendu visuel : il traite les volumes, applique les textures et produit l’image finale. Mais pour fonctionner correctement, il a besoin d’un accès rapide aux données. C’est là qu’intervient la VRAM, qui stocke notamment les textures.

Le GPU et la mémoire communiquent via un bus mémoire interne. Plus la carte dispose de mémoire et d’un bus large, plus elle peut gérer des textures complexes sans ralentir.

Ensuite, une fois le rendu calculé, les données passent par un autre canal : le bus PCI Express, qui permet à la carte graphique de communiquer avec le reste du système.

Quand la carte graphique est sous tension, le courant est distribué par les étages d’alimentation, les fameux VRM. Ces composants chauffent, tout comme le GPU et la VRAM. Il faut donc dissiper cette chaleur efficacement.

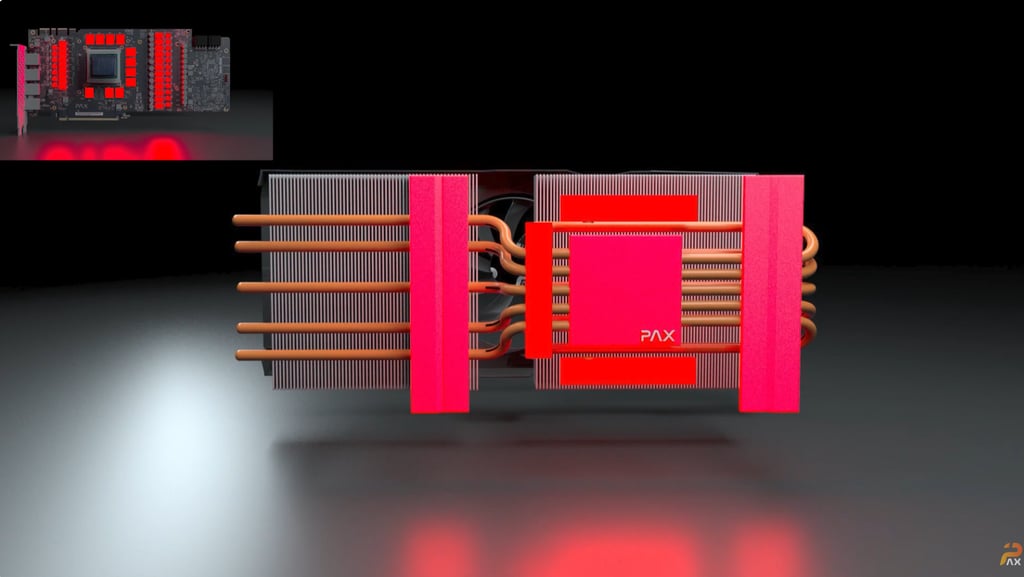

La majorité des cartes utilisent un système à base de caloducs et de ventilateurs. Les caloducs transportent la chaleur vers des ailettes en aluminium, que les ventilateurs refroidissent grâce à un flux d’air constant. C’est le système le plus répandu, efficace et maîtrisé.

Il existe aussi des solutions watercooling, où un fluide circule à travers un bloc pour absorber la chaleur avant de l’envoyer vers un radiateur externe. C’est plus performant, mais aussi plus coûteux et plus complexe à intégrer.

Contrairement à une idée répandue, la carte graphique ne calcule pas l’intégralité du jeu. C’est le processeur qui gère les mouvements, l’intelligence artificielle, les interactions, les calculs physiques et une grande partie de la logique globale. La carte graphique, elle, s’occupe uniquement du rendu visuel finalement !

Si le processeur n’est pas assez puissant pour alimenter correctement le GPU en données, on se retrouve face à un phénomène bien connu : le bottleneck, ou goulot d’étranglement. Le GPU attend les données, les images par seconde chutent, et la performance globale est limitée.

C’est pourquoi il est essentiel d’équilibrer CPU et GPU, surtout lorsqu’on investit dans une carte graphique haut de gamme !
